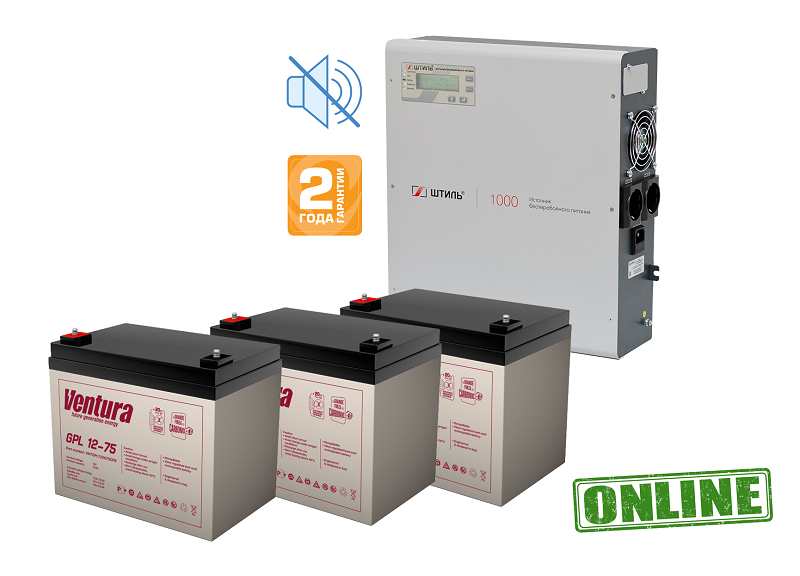

Комплект ИБП Штиль SW1000L+внешние АКБ VENTURA GPL 12-75
Состав комплекта:
- ИБП Онлайн Штиль SW1000L - 1 шт (двойное преобразование)
- Аккумулятор VENTURA GPL 12-75 - 3 шт (75 Ач-12 лет)
- Все необходимые провода уже в комплекте!
- Время автономной работы - до 10 часов (при 150 Вт)
Принцип работы ИБП Онлайн Штиль SW1000L
ИБП SW1000L работает по принципу двойного преобразования электроэнергии, что позволяет устройству:
- стабилизировать входное напряжение в широком диапазоне (90-295 В) и с высокой точностью (±2%) без перехода в автономный режим;
- моментально и безразрывно переключать питание нагрузки на АКБ при пропадании сетевого напряжения;
- питать нагрузку идеальным синусоидальным напряжением.
Онлайн ИБП SW1000L применяется для обеспечения надежной защиты от перепадов и пропадания сетевого напряжения широкого класса однофазной нагрузки бытового или коммерческого назначения мощностью 1000 ВА /900 Вт, например:
- отопительного и нагревательного оборудования;
- насосного оборудования;
- систем водоснабжения и очистки воды;
- систем безопасности и пожаротушения;
- других бытовых приборов небольшой мощности.
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SW500L отлично функционирует в связке с дизельгенераторными установками. Устройство обладает конвенционной системой охлаждения, что обеспечивает абсолютную бесшумность при работе.
Установка и подключение
SW1000L предназначен для установки на вертикальной ровной поверхности с использованием специального кронштейна на задней панели ИБП. Все крепежи входят в комплект поставки устройства.
Нагрузка подключается к ИБП через евророзетку, размещенную на правой боковой панели. Подключение к сети осуществляется с помощью сетевого кабеля с евровилкой.
Автономная работа
Модель SW1000L обладает встроенным зарядным устройством (ток 5 А) и возможностью подключения внешних свинцово-кислотных АБ (до 250 Ач), за счет которых обеспечивается необходимое время автономной работы нагрузки (до 9,5 ч при 100% нагрузке). Установка внешних батарей, в зависимости от требуемого времени автономной работы, возможна как в батарейных модулях, так и в батарейных стеллажах.
В SW1000L применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы АБ:
- интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением));
- термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ).
Кроме того, ИБП обладает специальными алгоритмами, позволяющими отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), заранее уведомлять пользователя об износе АБ, точно прогнозировать время автономии при текущей нагрузке.
Панель управления
Настройка и контроль основных рабочих параметров изделия выполняется с помощью панели управления и индикации. Она включает в себя ЖК-дисплей, четыре кнопки управления и пять светодиодных индикаторов:
- «Состояние» – режим работы устройства и возникновение аварий;
- «Сеть» – состояние входной сети;
- «Байпас» – электронный байпас/ЭКО-режим;
- «Инвертор» – работа от инвертора;
- «Батарея» – состояние батарей.
Виды информации на ЖК-дисплее:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- значение напряжения батарей и их состояние;
- активная и полная мощность нагрузки;
- аварии с указанием их причин.
Кроме того, с помощью дисплея и функциональных клавиш на панели управления пользователь может настраивать различные параметры работы устройства, а также запускать три вида теста аккумуляторных батарей:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).
Защита
SW1000L оснащен электронной системой защиты от:
- перегрузки и короткого замыкания;
- внутреннего перегрева;
- высокочастотных сетевых помех и импульсных перенапряжений;
- переходных процессов при коммутации и нелинейных искажений;
- «глубокого» разряда батарей.
Поддерживается автоматический перезапуск ИБП после устранения причины аварии.
Встроенный автоматический байпас позволяет переводить питание нагрузки на сеть в случае выхода ИБП из строя или его перегрузки.
