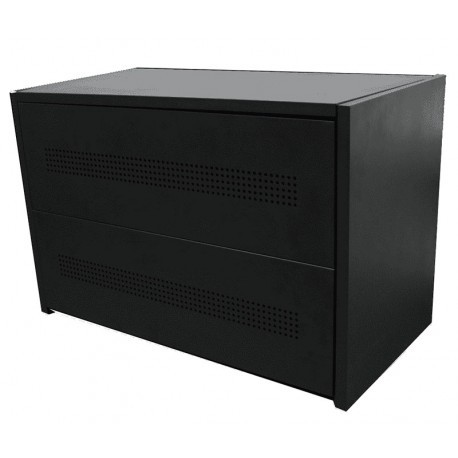

Батарейный шкаф BFT10L. Габариты корпуса (ШхВхГ) - 450 х 610 х 950 мм, кол-во уровней = 2, макс. Размещение до 20 шт АКБ 45-55Ач
Руководство по эксплуатации батарейного шкафа BFT 8-16-20
Стандартная комплектация батарейных шкафов:
Тип шкафа |
Комплектация |
Мощность ИБП* |
BFT4 |
Кабели под 4 АКБ 75-120 Ач |
До 3 кВА |
BFT8 |
Кабели под 8 АКБ 75-120 Ач |
До 3 кВА |
BFT10L |
Кабели под 10 АКБ 75-100Ач (20 АКБ 45-55Ач) |
До 3 кВА |
BFT16 |
Кабели под 29 АКБ 24-55 Ач, авт. выключатель |
До 60 кВА |
BFT20 |
Кабели под 20 АКБ 75-120 Ач, авт. выключатель |
До 20 кВА |
BFT20L | Кабели под 20 АКБ 75-100 Ач | До 20 кВА |
* Возможно изменение комплектации под различные ИБП (вплоть до 500 кВА) в соответствии с пожеланиями заказчика.
Характеристики:
Тип |
Габариты (мм) |
Размер полок (уровней) |
Кол-во уровней |
Вес |
||||
Ширина |
Высота |
Глубина |
Ширина |
Высота |
Глубина |
|||
BFT4 |
460 |
300 |
760 |
420 |
260 |
720 |
1 |
11 |
BFT8 |
470 |
617 |
800 |
420 |
294 |
790 |
2 |
28 |
BFT10L |
450 |
610 |
950 |
440 |
290 |
840 |
2 |
26 |
BFT16 |
470 |
1177 |
800 |
420 |
285 |
790 |
4 |
48 |
BFT20 |
470 |
1464 |
800 |
420 |
283 |
790 |
5 |
60 |
BFT20L | 470 | 1190 | 950 | 400 | 250 | 940 | 4 | 52 |
